Астрофокусер для телескопа

Наконец-то доделал астрофокусер для телескопа. Фокусер собран на знаменитой платформе arduino nano. Взял я проект с сайта sourceforge.net и добавил bluetooth приемник HC-06 и написал программу под android для дистанционного управления прибором.

Что может на текущий момент прибор

  • Управление фокусером через Ascom драйвер из любых программ.
  • Управление фокусером через сотовый на платформе android
  • Есть собственная программа для управления фокусером

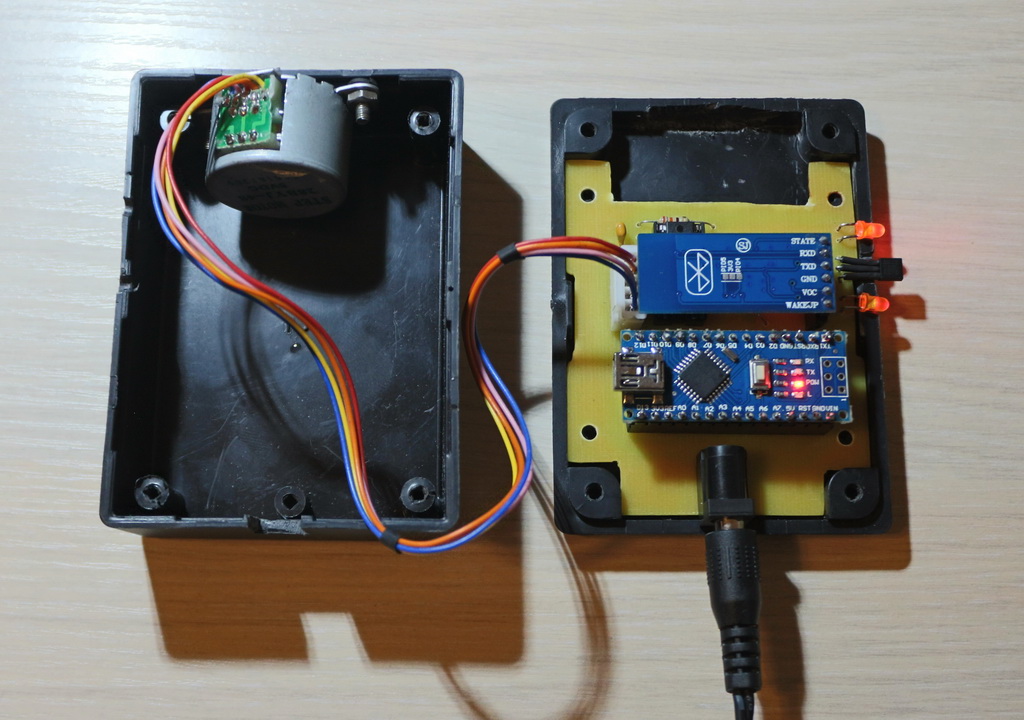

Фокусер в разобранном виде

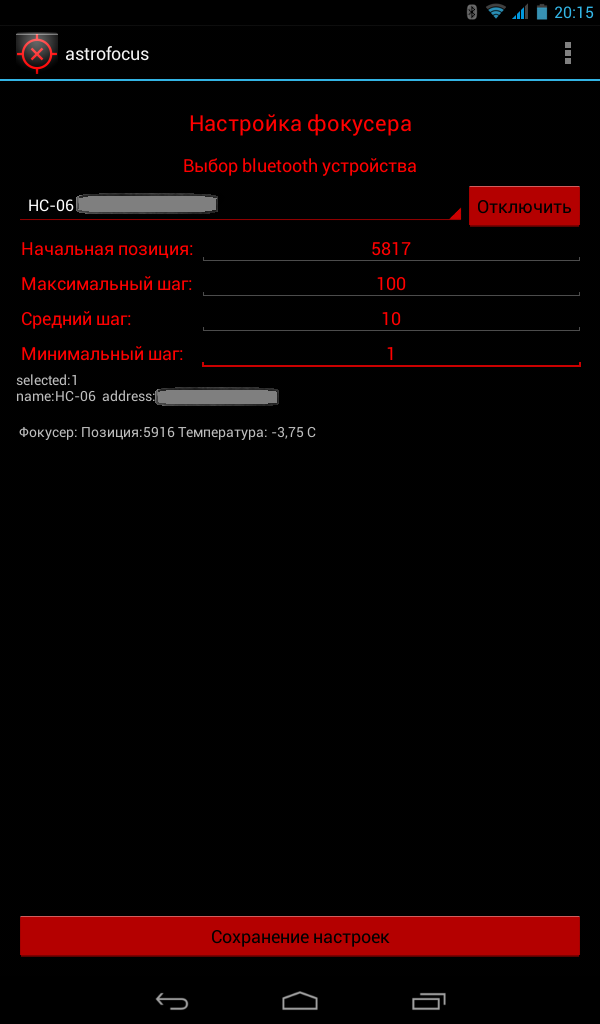

focuserВид экранов в программе astrofocus на платформе android

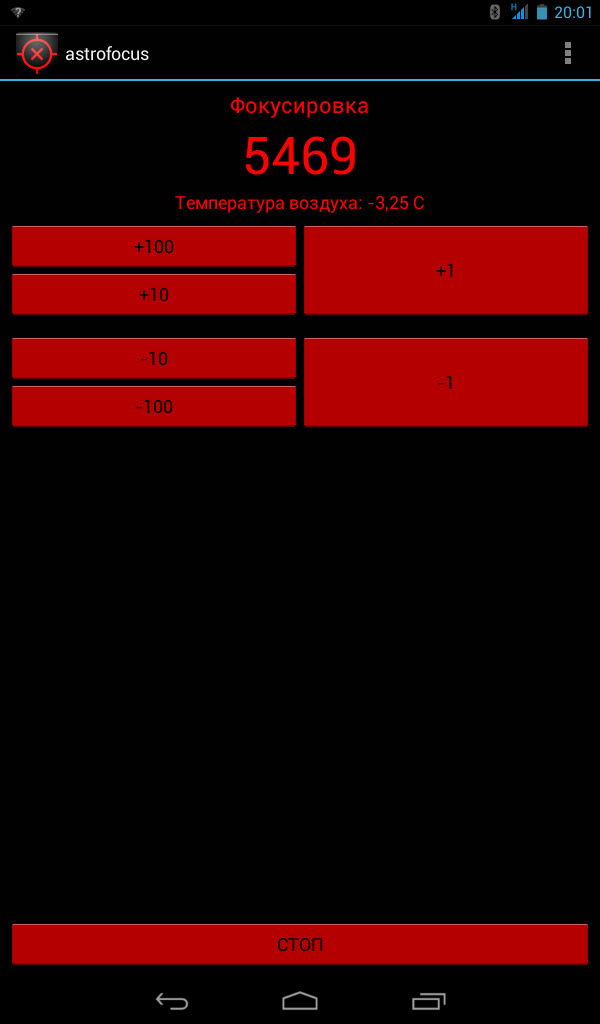

Astrofocus_1_setting Astrofocus_2_focusВид собранного фокусера на телескопе

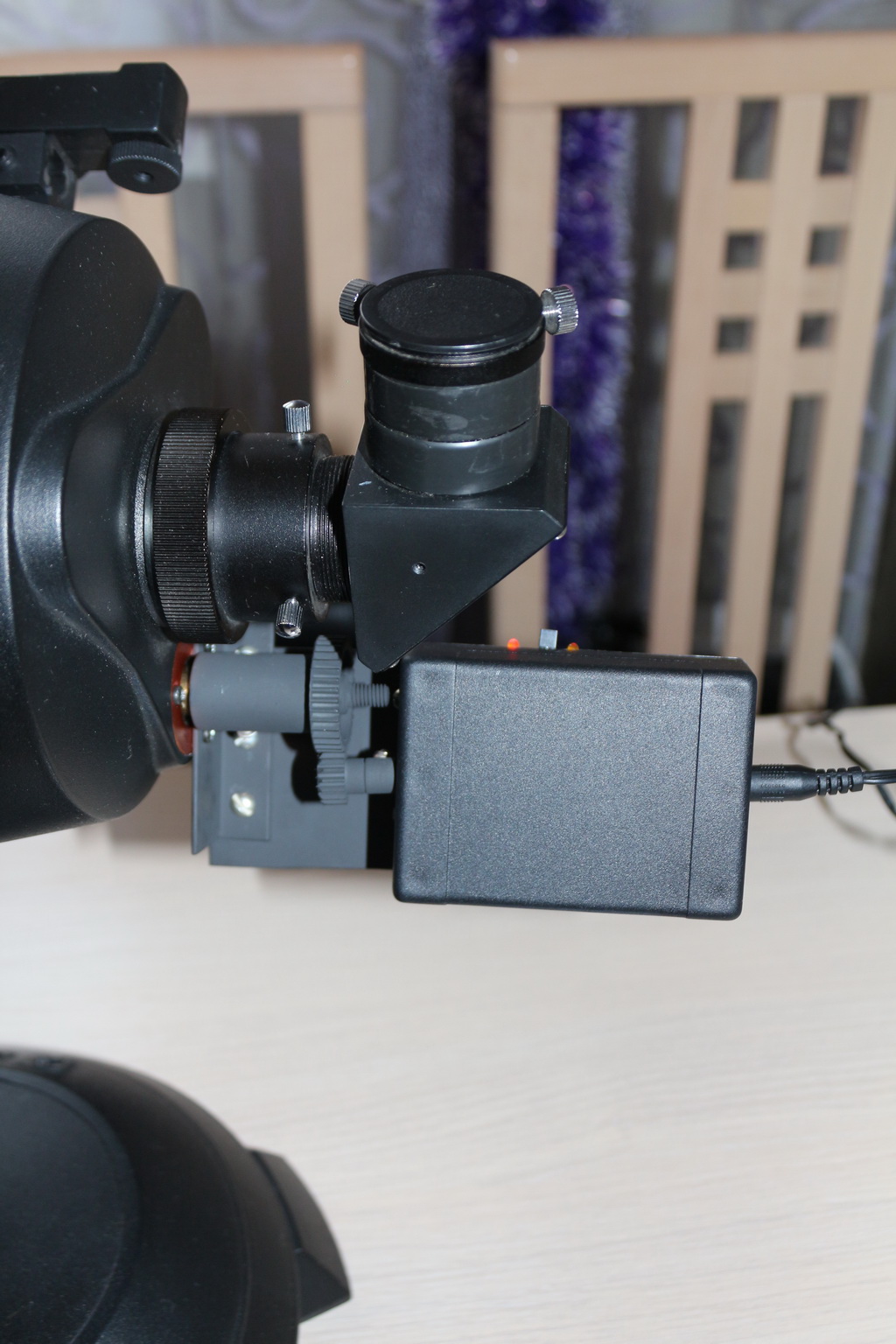

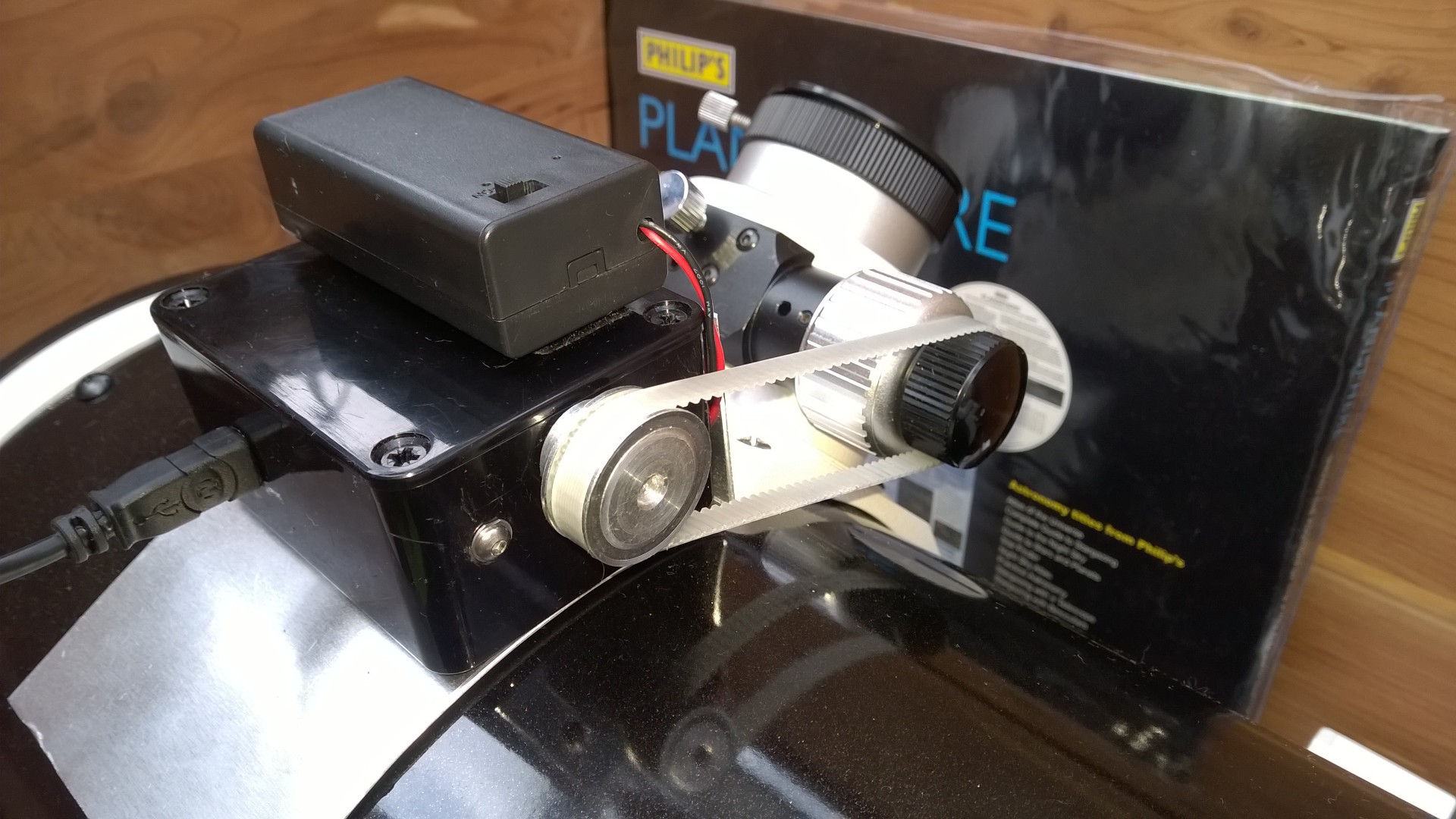

telescopeНа текущий момент есть другой вариант крепления фокусера и скоро будет ременная передачи.

focuserПрограмму под android можно скачать здесь. Запускать программу нужно после того как будет сделано в ручную сопряжение bluetooth приемника с смартфоном/планшетом. Пароль сопряжения для HC-06: 1234



1 Star2 Stars3 Stars4 Stars5 Stars (3 оценок, в среднем: 5,00 из 5)
Загрузка...

Разработка безпроводной связи с телескопом

Многолетний опыт эксплуатации астрономической техники в выездных условиях привела меня к идее создания максимального количества без проводных устройств. За основу взял радиоканал bluetooth. Он используется во всех приборах и для компьютера специально продают bluetooth адаптеры.

Основные задачи которые нам надо решить:

  • Управление монтировкой
  • Управление фокусером
  • Передача данных с астрономических камер

Схему подключения монтировки HEQ5/EQ6 к компьютеру взял с официального сайта http://eq-mod.sourceforge.net. Использовал приемник Bluetooth HC-06 с платой преобразования питания с 5V на 3.3 V.

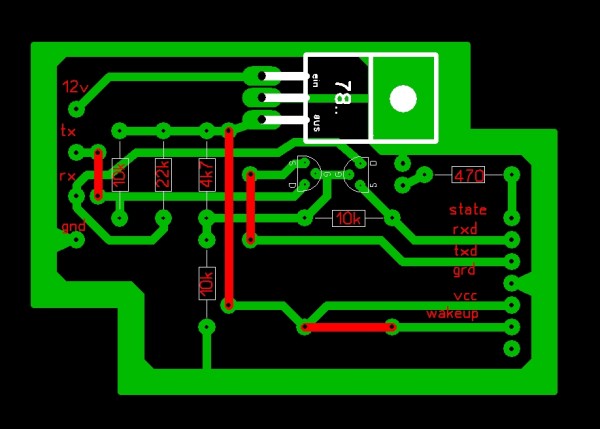

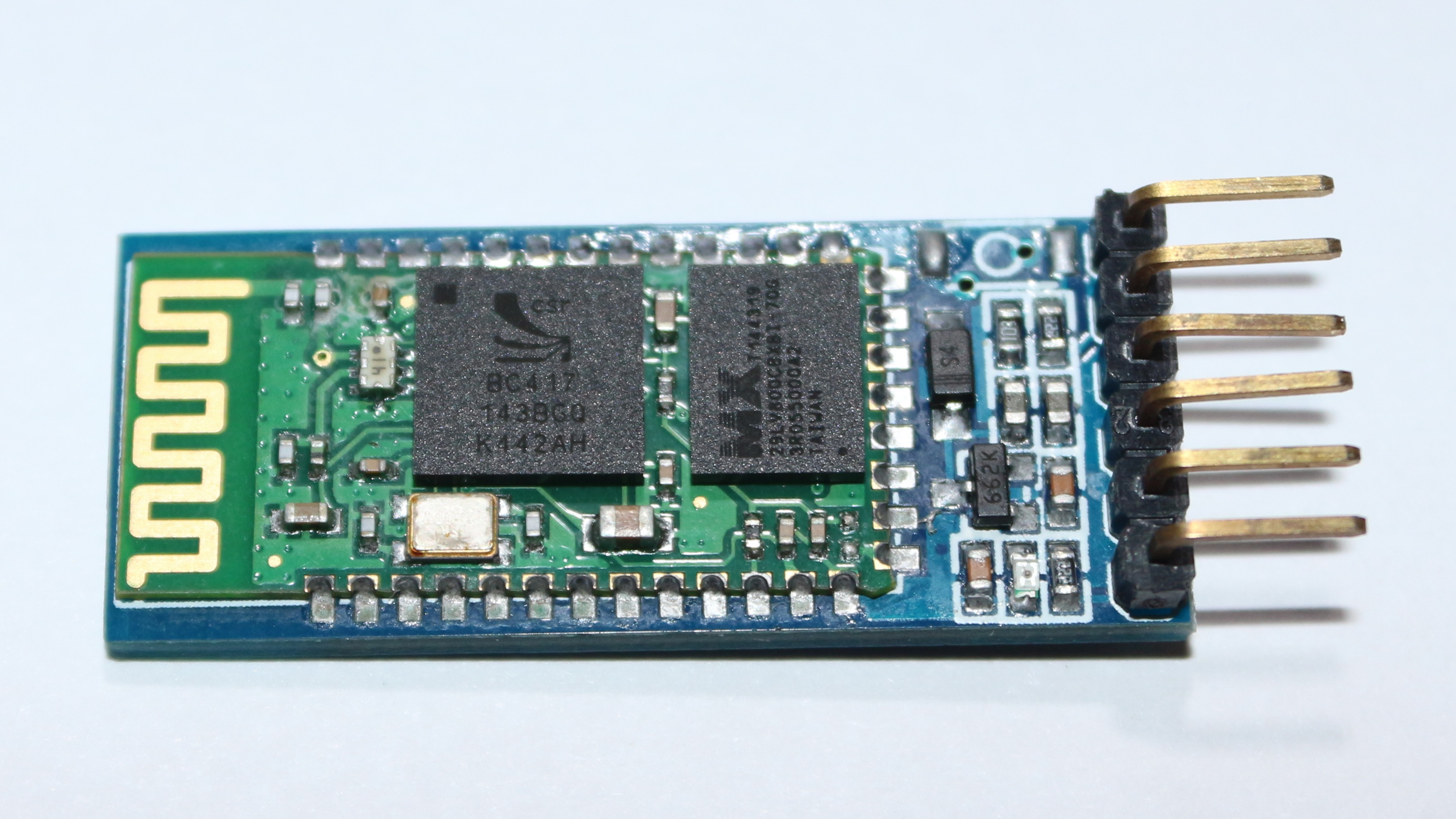

bluetooth HC-06Сделал трассировку платы в программе SLayout 5.0. Исходник здесь. Схема платы.

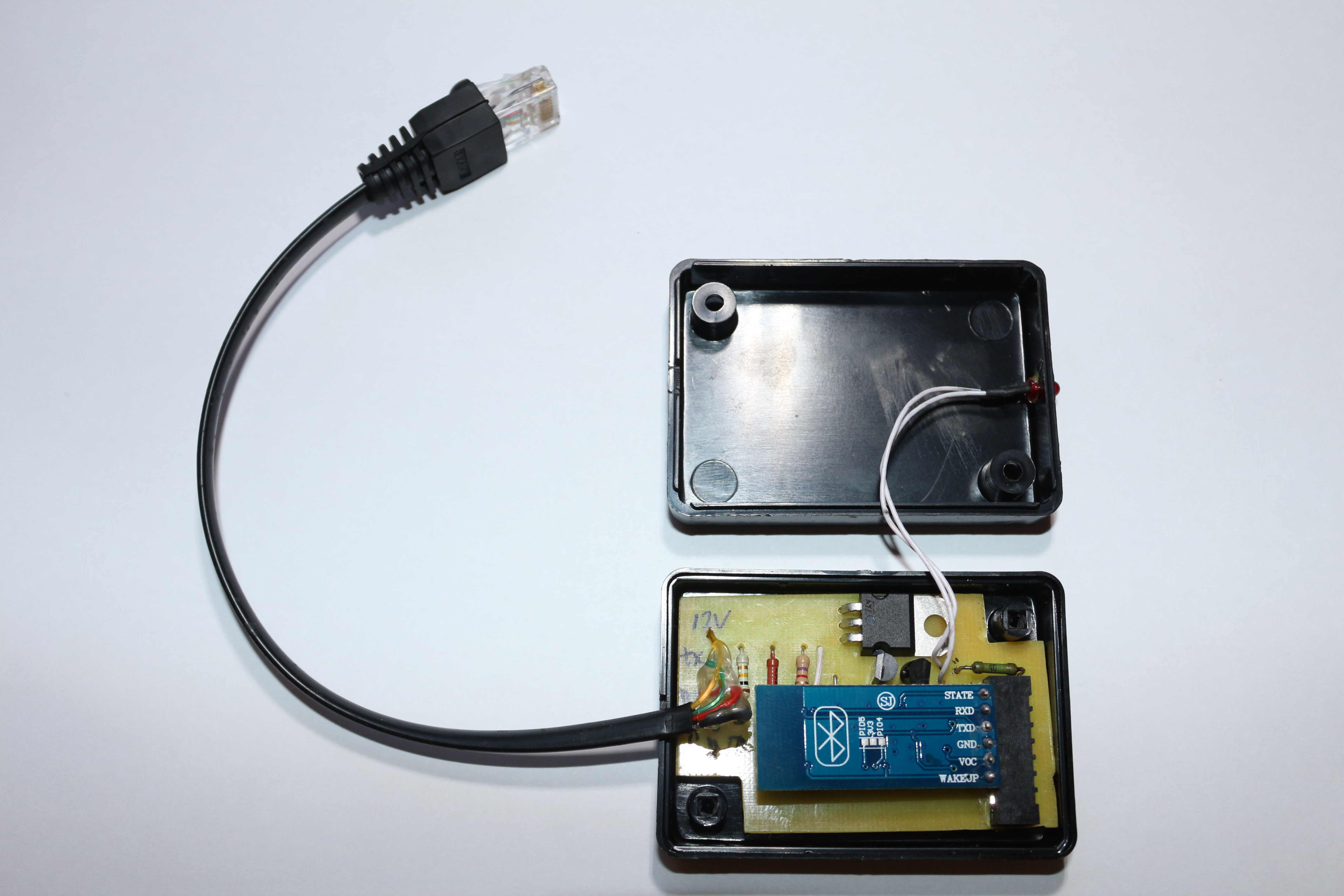

bluetooth + HEQ5/EQ6Готовый прибор.

bluetooth + HEQ5Подключение и настройка происходит следующим образом.

  • Подключаем коробочку к монтировке вместо пульта synscan. Включаем питание и на коробочке светодиод мерцает.
  • На компьютере запускаем поиск нового Bluetooth устройства. Выходит как «другое устройство» или «HC-06″. Делаем сопряжение прибора. Программа просит ввести код сопряжения. Вводим код: 1234. После сопряжения устанавливаются драйверы и после завершения процесса прибор подключен и готов к работе.
  • Посмотреть через какой com-порт подлючить eqmod можно в свойствах прибора в закладке службы.

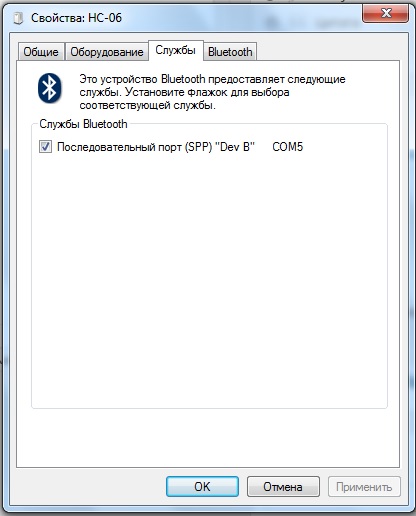

properity HC-06На рисунке видно что подключен com5 и его будем в дальнейшем использовать. Запускаем EQASCOM Toolbox и нажимаем кнопку Driver Setup.

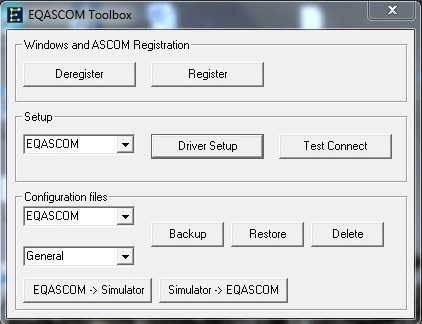

EQASCOM ToolboxВ EQMOD ASCOM SETUP  выбираем порт com5. Поиск устройств не работает, т.к. это не прямое соединение через com-порт.

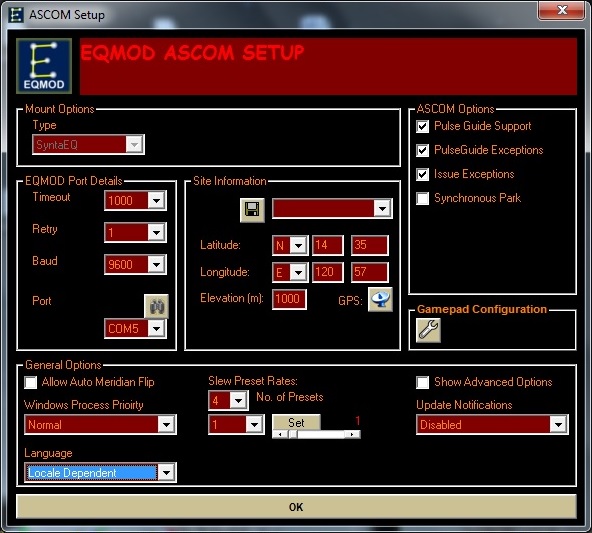

eqmod ascom setupНажимаем ОК и запускается EQMOD ASCOM.

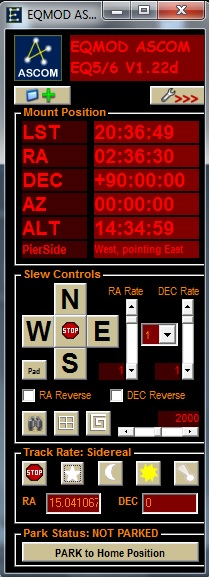

eqmod ascomЗамечание. EQMOD видит только com порты с 1 по 16. Если при установке bluetooth устройства порт показывает выше 16, то придется заново переустановить драйвер bluetooth, но перед этим надо удалить не нужные com порты  Инструкция здесь.
