Обсерватория Бадаложный

Астрофотографии от Николая Будникова

admin — Thu, 14 Apr 2016 01:48:46 +0000

В полку астрофотографов пополнение. Николай перешел на качественно новый уровень в увлечении фотографирования звездного неба! Полностью довел до ума свой телескоп. Сейчас он может снимать с большими выдержками на фотоаппарат Canon 550D. От всей души поздравляю!

Выкладываю фотографии полученные Николаем.

M5 Sky-Watcher BK 2001, HEQ5 Pro, Canon 550D, ISO 1600 5*300″, 5*60″, 6*30″

M104 Sky-Watcher BK 2001, HEQ5 Pro, Canon 550D, ISO 1600 10*300″, 3*60″, 11*30″
06.04.2016 20км от города

Триплет Льва. Sky-Watcher BK 2001, HEQ5 Pro, Canon 550D, ISO 1600 20*300″, 20*60″, 40*30″ 6.04.2016 20км от города

M86 и группа галактик в созвездии Дева

admin — Thu, 07 Apr 2016 18:58:50 +0000

M86 и группа галактик в созвездии Дева. Съемка 03.04.2016 г. через ШК10″ на матрицу QHY8. Сложено 30 кадров по 5 минут, 10 кадров по 60 секунд и 10 кадров по 30 секунд. Сложение и обработка в программе Iris. Доработка в Acdsee.

Новая версия фокусера

admin — Fri, 01 Apr 2016 06:36:32 +0000

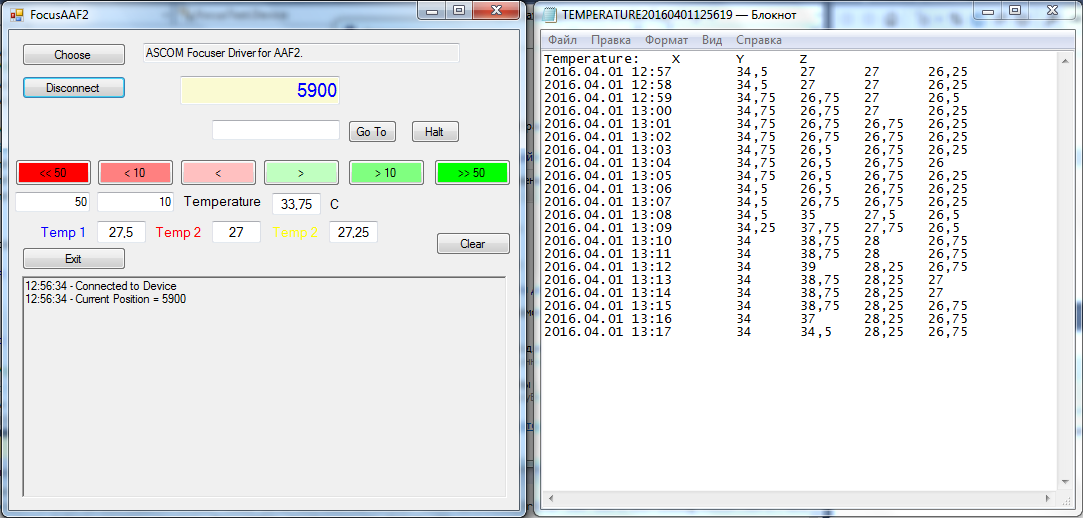

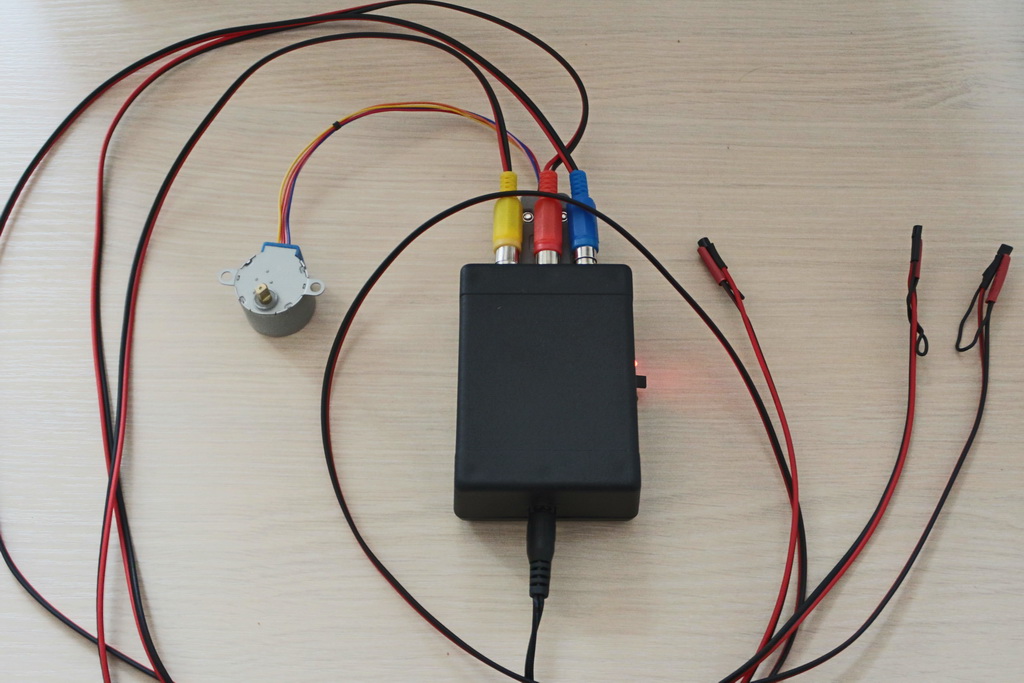

Сделал новую версию электрофокусера специально для астрофотолюбителя Николая и видоизменил программу управления на компьютере.

Сейчас он может измерять температуру еще в трех дополнительных точках и сохранять данные для обработки в файле.

Крабовидная туманность в созвездии Телец (M1)

admin — Sun, 17 Jan 2016 02:44:22 +0000

Крабовидная туманность в созвездии Телец (М1) с новогодних праздников. Сложено 40 кадров по 180 секунд и 10 кадров по 60 секунд. Осваиваю новую астрономическую программу PixInsight. Спасибо большое Жене Тихонову из Новосибирска.

Старый вариант, которому я радовался еще два дня назад

Астрофокусер для телескопа

admin — Fri, 15 Jan 2016 09:55:57 +0000

Наконец-то доделал астрофокусер для телескопа. Фокусер собран на знаменитой платформе arduino nano. Взял я проект с сайта sourceforge.net и добавил bluetooth приемник HC-06 и написал программу под android для дистанционного управления прибором.

Что может на текущий момент прибор

Управление фокусером через Ascom драйвер из любых программ.
Управление фокусером через сотовый на платформе android
Есть собственная программа для управления фокусером

Фокусер в разобранном виде

Вид экранов в программе astrofocus на платформе android

Вид собранного фокусера на телескопе

На текущий момент есть другой вариант крепления фокусера и скоро будет ременная передачи.

Программу под android можно скачать здесь. Запускать программу нужно после того как будет сделано в ручную сопряжение bluetooth приемника с смартфоном/планшетом. Пароль сопряжения для HC-06: 1234

Комета Catalina C2013 US10

admin — Mon, 11 Jan 2016 06:59:07 +0000

Комета Catalina C2013 us10. Съемка 08.01.2016 года. Сложено 7 кадров по 3 минуты. Шустрая однако она 8-))). Скоро сделаю ролик как за час она пробегает по звездному небу. Как нам повезло — это сказка, т.к.не было Луны.

Конская голова в созвездии Ориона (B33)

admin — Mon, 11 Jan 2016 04:17:56 +0000

Начинаю выкладывать астрофотографии с новогодних праздников.

Конская голова в созвездии Орион (B33). Сложено 42 кадра по 3 минуты и 10 кадров по 1 минуте. Слева блик от яркой звезды. Проблема зеркально-линзовых систем + редюсера фокуса.

Выезд на обсерваторию в новогодние праздники с 6 по 9 января 2016г.

admin — Mon, 11 Jan 2016 04:07:09 +0000

На праздниках съездил на обсерваторию. Ко мне приезжал любитель-астрономии Николай Будников и настраивали его астрономическую технику. Решили много технических вопросов, но температура за -25 градусов сделала свои коррективы. Главный результат наблюдений следующий:

добились 3-х минутных выдержек
быстрое наведение на объект
настроили гид и софт.

Николай Будников со своим астрофотографом после наблюдений.

Восход Солнца.

Разработка безпроводной связи с телескопом

admin — Sun, 20 Dec 2015 04:47:52 +0000

Многолетний опыт эксплуатации астрономической техники в выездных условиях привела меня к идее создания максимального количества без проводных устройств. За основу взял радиоканал bluetooth. Он используется во всех приборах и для компьютера специально продают bluetooth адаптеры.

Основные задачи которые нам надо решить:

Управление монтировкой
Управление фокусером
Передача данных с астрономических камер

Схему подключения монтировки HEQ5/EQ6 к компьютеру взял с официального сайта http://eq-mod.sourceforge.net. Использовал приемник Bluetooth HC-06 с платой преобразования питания с 5V на 3.3 V.

Сделал трассировку платы в программе SLayout 5.0. Исходник здесь. Схема платы.

Готовый прибор.

Подключение и настройка происходит следующим образом.

Подключаем коробочку к монтировке вместо пульта synscan. Включаем питание и на коробочке светодиод мерцает.
На компьютере запускаем поиск нового Bluetooth устройства. Выходит как «другое устройство» или «HC-06″. Делаем сопряжение прибора. Программа просит ввести код сопряжения. Вводим код: 1234. После сопряжения устанавливаются драйверы и после завершения процесса прибор подключен и готов к работе.
Посмотреть через какой com-порт подлючить eqmod можно в свойствах прибора в закладке службы.

На рисунке видно что подключен com5 и его будем в дальнейшем использовать. Запускаем EQASCOM Toolbox и нажимаем кнопку Driver Setup.

В EQMOD ASCOM SETUP выбираем порт com5. Поиск устройств не работает, т.к. это не прямое соединение через com-порт.

Нажимаем ОК и запускается EQMOD ASCOM.

Замечание. EQMOD видит только com порты с 1 по 16. Если при установке bluetooth устройства порт показывает выше 16, то придется заново переустановить драйвер bluetooth, но перед этим надо удалить не нужные com порты Инструкция здесь.

NGC 7331 в созвездии Пегас

admin — Mon, 21 Sep 2015 12:39:58 +0000

Начался сезон астрофотографии. Выкладываю фотографию галактики NGC 7331 и ее соседок в созвездии Пегас. Сложено 40 кадров по 180 секунд. Фотографировал на астрономическую матрицу QHY8 через свой ШК 10″.
